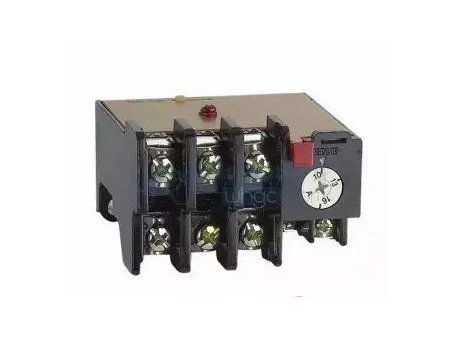

熱繼電器

發布時間:2022-02-04人氣:62

熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。
電動機在實際運行中,如拖動生產機械進行工作過程中,若機械出現不正常的情況或電路異常使電動機遇到過載,則電動機轉速下降、繞組中的電流將增大,使電動機的繞組溫度升高。若過載電流不大且過載的時間較短,電動機繞組不超過允許溫升,這種過載是允許的。但若過載時間長,過載電流大,電動機繞組的溫升就會超過允許值,使電動機繞組老化,縮短電動機的使用壽命,嚴重時甚至會使電動機繞組燒毀。所以,這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理,在出現電動機不能承受的過載時切斷電動機電路,為電動機提供過載保護的保護電器。
       使用熱繼電器對電動機進行過載保護時,將熱元件與電動機的定子繞組串聯,將熱繼電器的常閉觸頭串聯在交流接觸器的電磁線圈的控制電路中,并調節整定電流調節旋鈕,使人字形撥桿與推桿相距一適當距離。當電動機正常工作時,通過熱元件的電流即為電動機的額定電流,熱元件發熱,雙金屬片受熱后彎曲,使推桿剛好與人字形撥桿接觸,而又不能推動人字形撥桿。常閉觸頭處于閉合狀態,交流接觸器保持吸合,電動機正常運行。
       若電動機出現過載情況,繞組中電流增大,通過熱繼電器元件中的電流增大使雙金屬片溫度升得更高,彎曲程度加大,推動人字形撥桿,人字形撥桿推動常閉觸頭,使觸頭斷開而斷開交流接觸器線圈電路,使接觸器釋放、切斷電動機的電源,電動機停車而得到保護。
       熱繼電器其它部分的作用如下:人字形撥桿的左臂也用雙金屬片制成,當環境溫度發生變化時,主電路中的雙金屬片會產生一定的變形彎曲,這時人字形撥桿的左臂也會發生同方向的變形彎曲,從而使人字形撥桿與推桿之間的距離基本保持不變,保證熱繼電器動作的準確性。這種作用稱溫度補償作用。
螺釘8是常閉觸頭復位方式調節螺釘。當螺釘位置靠左時,電動機過載后,常閉觸頭斷開,電動機停車后,熱繼電器雙金屬片冷卻復位。常閉觸頭的動觸頭在彈簧的作用下會自動復位。此時熱繼電器為自動復位狀態。將螺釘逆時針旋轉向右調到一定位置時,若這時電動機過載,熱繼電器的常閉觸頭斷開。其動觸頭將擺到右側一新的平衡位置。電動機斷電停車后,動觸頭不能復位。必須按動復位按鈕后動觸頭方能復位。此時熱繼電器為手動復位狀態。若電動機過載是故障性的,為了避免再次輕易地起動電動機,熱繼電器宜采用手動復位方式。若要將熱繼電器由手動復位方式調至自動復位方式,只需將復位調節螺釘順時針旋進至適當位置即可。
