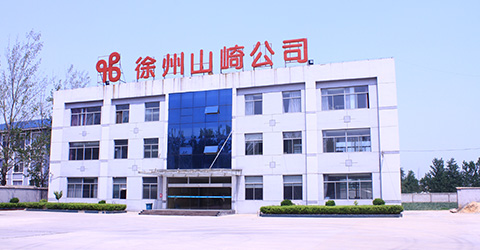

徐州山崎農產品技術研發有限公司是一家中日合資企業,集農產品種植,加工的技術研發,銷售為一體的出口創匯企業.
(一)、工程概述及本次設計范圍：
1、保鮮庫7間：
1#外形尺寸（LxWxH）m: 17*17*6.5 1間
1#外形尺寸（LxWxH）m: 17*17.5*6.5 1間
1#外形尺寸（LxWxH）m: 17*20.5*6.5 1間
1#外形尺寸（LxWxH）m: 20*17.5*6.5 4間
庫內溫度：±2℃
2、預留2間
外形尺寸（LxWxH）m: 19*9*6.5 1間
外形尺寸（LxWxH）m: 19*20*6.5 1間
(二)、制冷系統：
本工程采用氟利昂（R22)制冷系統的制冷工質。
氟利昂系統壓縮機采用螺桿機組。
冷凝器：采用蒸發式冷凝器
供液方式：
方案一：桶泵供液
方案二:直膨供液
融霜方式：
方案一：熱氟融霜
方案二：水沖霜
氟利昂（R22)系統：
方案一：選用桶泵供液
保鮮庫7間：
1、蒸發溫度為-10℃系統：在綜合初投資考慮的基礎上，保鮮庫7間共選用一套系統。
選用開利60P+120P*2的并聯機組一套，在-10℃/35℃工況下，該機組總制冷量為548.1kW，功率為191.95kW, 選用一個5方桶泵，二方的儲液器，1#-3#保鮮庫每間選用一臺DL600的冷風機，4#-7#保鮮庫每間選用一臺DL800的冷風機，總的用電功率約為245.65kw
方案二：選用直膨供液
保鮮庫8間：
1、蒸發溫度為-10℃系統：在綜合初投資考慮的基礎上，保鮮庫8間共選用一套系統。
選用開利60P+120P*2的并聯機組一套，在-10℃/35℃工況下，該機組總制冷量為548.1kW，功率為191.95kW,1#-3#保鮮庫每間選用DL600的冷風機，4#-7#保鮮庫每間選用一臺DL800的冷風機，總的用電功率約為238.15kw
螺桿并聯機組配置單
| 序號 | 設備及部件名稱 | 型號 | 品牌 |
| 1 | 壓縮機 |
| 開利 |
| 2 | 油分離器 |
|
|
| 3 | 虹吸灌 |
|
|
| 4 | 油過濾器 |
|
|
| 5 | 過濾芯 |
|
|
| 6 | 油冷卻器 |
|
|
| 7 | 油流組件 |
|
|
| 8 | 供液過濾器 |
|
|
| 9 | 干燥過濾芯 |
|
|
| 10 | 吸氣過濾器 |
|
|
| 11 | 吸氣濾芯 |
|
|
| 12 | 經濟器 |
|
|
| 13 | 經濟器干燥過濾器 |
|
|
| 14 | 經濟器電磁閥 |
|
|
| 15 | 經濟器膨脹閥 |
|
|
| 16 | 截止閥 |
|
|
| 17 | 并聯機組控制器 |
|
|
| 18 | 高低壓控制器 |
|
|
| 19 | 高/低壓壓力表 |
|
|
| 20 | 交流接觸器，熱繼 |
|
|
| 21 | 貯液器 |
|
|
(三)、主要制冷設備特點：
1、無與倫比的性能
空調或冷凍工況 高效的專利幾何型設計 全球領先的加工工藝
2、完美的符合匹配
無級能量調節100%-15% 部分負荷時內部VI補償 簡單的雙電磁閥控制
3、可靠的SK或NSK滾動軸承
良好的密封減少負荷 壽命長，維修保養期間無須檢查更換 強大的推力軸承設計
無須油泵
4、卓越的品質和可靠性
100%工廠運行測試部件更少斷裂與停機幾率小“33點”過程檢查
5、內置單向閥，安全閥
內置單向閥有效防止關機反轉帶來的轉子磨損安全閥有效保障壓縮機安全運行
6、高強度電機Y-△轉換啟動或直接啟動
高電機效率吸氣口配有濾網熱保護集成NTC繞阻傳感器
滑動配合提高電機適用性適用于所有的標準電壓
7、更高的效率
Paragon全系列均能實現經濟器運行多款壓縮機實現了變頻和滑閥的雙重控制調節容量，運行更節能
8、維修&安裝便捷
半封閉式設計拆裝簡單
外置油過濾器，壽命長、易更換預制油系統管理附件
